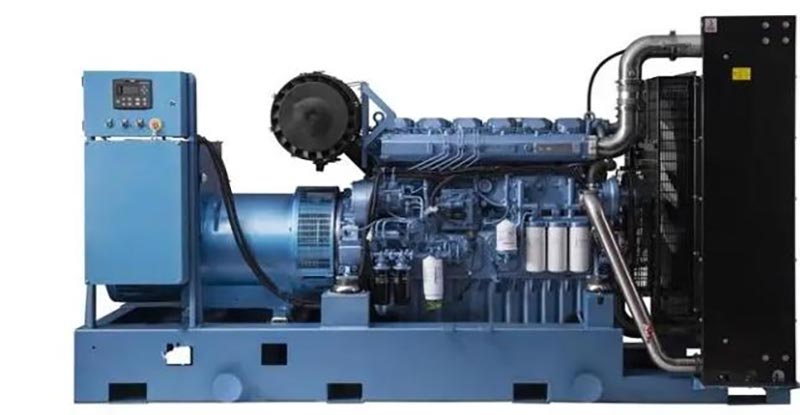

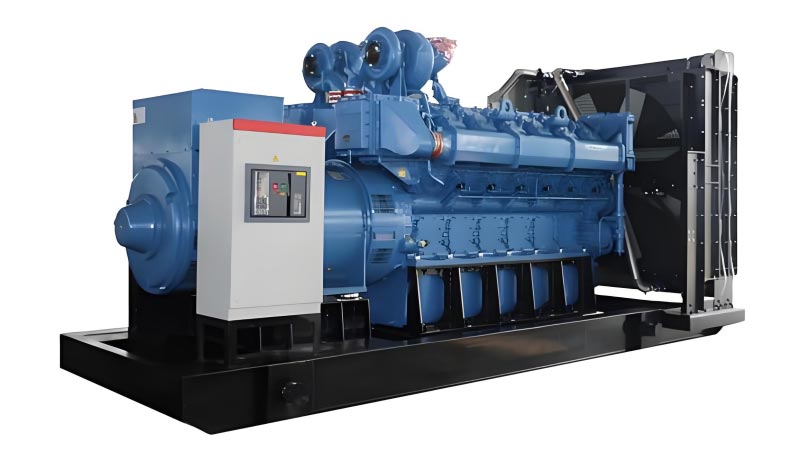

हाय पॉवर डिझेल जनरेटर सेट

केचेंगने चीनमध्ये बनवलेला हाय पॉवर डिझेल जनरेटर सेट जड लोड सुरू होण्याच्या आणि सततच्या गरजा पूर्ण करू शकतो ऑपरेशन हे मल्टी-मशीन समांतर समर्थन करण्यासाठी स्वयं-विकसित उच्च-व्होल्टेज बुद्धिमान नियंत्रक समाकलित करते कनेक्शन आणि उच्च-व्होल्टेज मॉनिटरिंग, आणि ऑपरेशन स्थिर आणि विश्वासार्ह आहे. ची संरक्षणात्मक रचना उपकरणे मजबूत आहेत आणि विविध पर्यावरणीय परिस्थितीशी जुळवून घेऊ शकतात. उत्पादन काटेकोरपणे राष्ट्रीय पालन तांत्रिक मानके. मुख्य घटक दीर्घ वॉरंटी कालावधीसह प्रदान केले जातात आणि जितकी जास्त शक्ती तितकी जास्त वॉरंटी वेळ. मोठ्या कारखान्यांमध्ये, खाणींमध्ये मुख्य, बॅकअप किंवा पीक शेव्हिंग पॉवर सप्लायमध्ये ते चांगल्या प्रकारे जुळवून घेतले जाऊ शकते. जड पायाभूत सुविधा, ऊर्जा तळ आणि इतर ठिकाणे, विशेषत: उच्च भार असलेल्या हेवी-लोड ऍप्लिकेशन परिस्थितीसाठी योग्य वीज पुरवठ्यासाठी मानके आणि सतत आवश्यकता. घरगुती कारखाना म्हणून, केचेंग प्रदान करण्यासाठी वचनबद्ध आहे अशा गंभीर मागण्यांसाठी व्यावसायिक वीज पुरवठा उपाय.

केचेंग 800-3000KW हाय-पॉवर डिझेल जनरेटर संच ही मुख्य उपकरणे आहेत "औद्योगिक हेवी-ड्युटी पॉवर सप्लाय + एनर्जी सिस्टम गॅरंटी", तीन पॉवर रेंज कव्हर करते: 800-1500KW (मोठे), 1500-2000KW (सुपर-लार्ज), आणि 2000-3000KW (हेवी-ड्युटी) खालीलप्रमाणे:

अनुप्रयोग परिस्थिती (उच्च-शक्ती समर्पित अनुकूलन)

1. मोठ्या प्रमाणात औद्योगिक उत्पादन परिस्थिती (800-2000KW)

• लागू परिस्थिती: ऑटोमोटिव्ह वाहन उत्पादक (स्टॅम्पिंग उत्पादन लाइन, वेल्डिंग रोबोट गट), मेटलर्जिकल प्लांट्स (स्टील मेकिंगसाठी ब्लास्ट फर्नेस पंखे, स्टील रोलिंग उपकरणे), रासायनिक औद्योगिक उद्याने (मोठे प्रतिक्रिया वाहिन्या, फिरणारे पाणी पंप क्लस्टर)

• मूळ मूल्य: रेट केलेल्या सुरुवातीच्या प्रवाहाच्या तिप्पट सहन करू शकते (हेवी-ड्यूटी मोटर उपकरणांशी सुसंगत, जसे की 2000KW चे युनिट 6000KW ची मोटर सुरू करू शकते), युनिट बाहेर जाण्यापासून प्रतिबंधित करते. 24 तास सतत सपोर्ट करते उत्पादन लाइनमध्ये व्यत्यय येणार नाही याची खात्री करण्यासाठी पूर्ण-लोड ऑपरेशन (वार्षिक ऑपरेशन वेळ ≥ 8,000 तास). ते वार्षिक ऊर्जा बचत दरासह "आवश्यकतेनुसार लोड समायोजन" साध्य करण्यासाठी कारखाना DCS प्रणालीशी जोडले जाऊ शकते. 8% ते 12%.

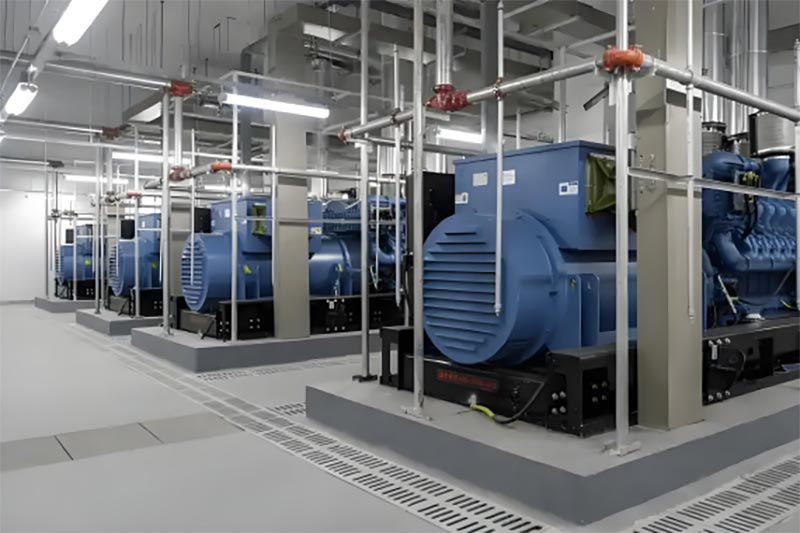

2. सुपर-लार्ज डेटा सेंटर परिस्थिती (1500-3000KW)

• लागू परिस्थिती: क्रॉस-बॉर्डर क्लाउड कंप्युटिंग केंद्रे (100,000 + कॅबिनेट सर्व्हर क्लस्टर्स, 10kV/35kV उच्च-व्होल्टेज वीज वितरण), वित्तीय डेटा केंद्रे (कोर ट्रेडिंग सिस्टमसाठी बॅकअप वीज पुरवठा, शून्य व्यत्यय आवश्यकता)

• मूळ मूल्य: उच्च-व्होल्टेज मॉडेल (10kV/35kV) थेट उच्च-व्होल्टेज वीज वितरणाशी जोडलेले असतात. डेटा सेंटरची प्रणाली, स्टेप-डाउन नुकसान कमी करते (लो-व्होल्टेज युनिट्सच्या तुलनेत 5%-8% ऊर्जा वाचवते). उच्च शक्ती गुणवत्ता (व्होल्टेज विरूपण दर ≤2%, वारंवारता स्थिरता ≤±0.1Hz), अचूक सर्व्हरचे संरक्षण; समांतर समर्थन करते एकापेक्षा जास्त युनिट्सचे कनेक्शन (जसे की तीन 1000KW युनिट एकत्र काम करत आहेत), च्या विस्तार आवश्यकता पूर्ण करणे डेटा केंद्रे. एका युनिटच्या बिघाडामुळे एकूण वीज पुरवठ्यावर परिणाम होत नाही.

3. खाण आणि संसाधन विकास परिस्थिती (1000-2500KW)

• लागू परिस्थिती: ओपन-पिट खाणी (खाण क्रशर, खाण ट्रकसाठी चार्जिंग सिस्टम), भूमिगत कोळसा खाणी (व्हेंटिलेटर, ड्रेनेज पंप, स्फोट-प्रूफ प्रकार), नॉन-फेरस धातूच्या खाणी (खनिज प्रक्रिया उपकरणे, smelting भट्टी)

• मूळ मूल्य: स्फोट-प्रूफ मॉडेल Ex dⅡB T4 मानकांचे पालन करते आणि ज्वलनशील आणि खाणींमध्ये स्फोटक वातावरण; इंजिन "हेवी ऑइल/डिझेल ड्युअल-इंधन स्विचिंग" (पर्यायी) स्वीकारते, जे करू शकते दुर्गम खाणींसाठी इंधन वाहतुकीचा खर्च कमी करा. शरीर उच्च-शक्तीच्या मँगनीज स्टीलचे बनलेले आहे (प्रभाव-प्रतिरोधक आणि गंज-प्रतिरोधक), खाणीतील धूळ आणि कंपन, ≥ 15,000 तासांच्या MTBF सह.

4. पोर्ट आणि जड पायाभूत सुविधा परिस्थिती (800-2000KW)

• लागू परिस्थिती: आंतरराष्ट्रीय बंदरे (कंटेनर क्वे क्रेन, गॅन्ट्री क्रेन), क्रॉस-सी ब्रिज (पूल प्रकाश व्यवस्था, निरीक्षण प्रणाली, वारा-प्रतिरोधक उपकरणे), रेल्वे हब (उच्च व्होल्टेज ट्रॅक्शन पॉवर सप्लाय बॅकअप साठी हाय-स्पीड रेल्वे स्टेशन)

• मूळ मूल्य: "वारंवार स्टार्ट-स्टॉप + चढ-उतार लोड" (जसे की क्वे क्रेनचे अधूनमधून ऑपरेशन) साठी प्रतिरोधक युनिट प्रतिसाद गती ≤1 सेकंद, व्होल्टेज चढउतार टाळत; उच्च-व्होल्टेज आउटपुट (10kV) सह सुसंगत आहे पोर्ट्सचे उच्च-व्होल्टेज वितरण नेटवर्क, ट्रान्सफॉर्मरचे कॉन्फिगरेशन कमी करते. IP54 संरक्षण (IP65 साठी काही मॉडेल), उच्च मीठ स्प्रे आणि बंदरांमध्ये दमट वातावरणासाठी योग्य, संपूर्ण डाउनटाइमची चिंता नाही वर्ष

5. एनर्जी बेस आणि पीक शेव्हिंग परिस्थिती (1500-3000KW)

• लागू परिस्थिती: फोटोव्होल्टेइक/विंड फार्म्स (ऊर्जा संचयनासाठी बॅकअप उर्जा स्त्रोत मधूनमधून तयार करण्यासाठी वीज निर्मिती अंतर), गॅस पॉवर स्टेशन्स (ग्रिड लोड चढउतार सुलभ करण्यासाठी पीक शेव्हिंग बॅकअप युनिट्स), दुर्गम भागात स्वतंत्र पॉवर ग्रिड (जसे की बेटे, पठार, मुख्य वीजपुरवठा)• मूळ मूल्य: पीक शेव्हिंग प्रतिसाद वेळ ≤10 सेकंद, जे पॉवर ग्रिडचे लोड अंतर पटकन भरू शकते (जसे की जेव्हा पवन उर्जा कमी होते तेव्हा तीव्रपणे); उच्च-उंची मॉडेलसाठी (5,000 मीटर उंचीवर) पॉवर सुधारणा घटक ≥0.85 आहे, आणि कमी-तापमान मॉडेलसाठी स्टार्ट-अप यशाचा दर (-30℃ वर) ≥99% आहे. पॉवर ग्रिडसह लिंकेजला समर्थन द्या "पीक-व्हॅली वीज किंमत ऑप्टिमायझेशन" साध्य करण्यासाठी आणि ऊर्जा ऑपरेशन खर्च कमी करण्यासाठी डिस्पॅचिंग सिस्टम.

उत्पादन फायदे (उच्च-शक्ती कोर स्पर्धात्मकता)

तांत्रिक मापदंड (800-3000KW ची पूर्ण शक्ती श्रेणी)

तांत्रिक वैशिष्ट्ये (उच्च-शक्ती अनन्य डिझाइन)

1. वर्धित ऊर्जा प्रणाली

• इंजिन ऑप्टिमायझेशन:

① 800-1500KW: Yuchai YC6C "उच्च-दाब सामान्य रेल (2000bar) + टर्बोचार्ज्ड इंटरकूलिंग" स्वीकारते, जे वाढते दहन कार्यक्षमता 15% ने वाढवते आणि तेल बदलाचे चक्र 1000 तासांपर्यंत वाढवते.

② 1500-2000KW: कमिन्स QSK60 मध्ये V-प्रकारची 16-सिलेंडर रचना आहे. सिलेंडर ब्लॉक वर्मीक्युलरचा बनलेला असतो ग्रेफाइट कास्ट आयर्न (सामान्य कास्ट आयर्नपेक्षा 70% जास्त शक्तीसह), जड भार सहन करण्यास सक्षम प्रभाव

③ 2000-3000KW: एक्झॉस्ट आफ्टर-ट्रीटमेंट सिस्टम (SCR+DPF) सह MAN D2876, युरो V/US टियर 4 अंतिम उत्सर्जन मानके, आणि जागतिक पर्यावरण संरक्षण आवश्यकतांशी जुळवून घेणे.

• जनरेटर तंत्रज्ञान:

①उच्च व्होल्टेज जनरेटर (6kV/10kV/35kV) हे तापमान प्रतिरोधक असलेल्या इपॉक्सी काचेच्या कापडाच्या नळ्यांनी इन्सुलेटेड आहे एच ग्रेड (180℃) आणि शॉर्ट सर्किट ≥2 सेकंदांचा वेळ सहन करू शकतो.

② आयातित उत्तेजना प्रणाली (जसे की स्टॅनफोर्ड, मॅरेथॉन) सह सुसज्ज, व्होल्टेज स्थापना वेळ ≤0.3 आहे सेकंद, व्होल्टेज रेग्युलेशन रेट ≤±0.5% आहे आणि त्यात लोड शॉकचा तीव्र प्रतिकार आहे.

2. उच्च-व्होल्टेज वितरण एकीकरण तंत्रज्ञान

• हाय-व्होल्टेज स्विचगियर: ABB/Siemens व्हॅक्यूम सर्किट ब्रेकर आणि रिले संरक्षण उपकरणांसह एकत्रित (ओव्हरकरंट, ओव्हरव्होल्टेज, ग्राउंडिंग संरक्षण), ते 3-110kV हाय-व्होल्टेजच्या डिझाइनसाठी GB 50060 "कोडचे पालन करते स्विचगियर इंस्टॉलेशन्स" आणि वापरकर्त्याच्या उच्च-व्होल्टेज पॉवर ग्रिडशी थेट कनेक्ट केले जाऊ शकते.

• ग्रिड कनेक्शन नियंत्रण: PCC पॉइंटसह सुसज्ज स्टेट ग्रिड/एंटरप्राइझ मायक्रोग्रीडसह ग्रिड कनेक्शनला समर्थन देते (सामान्य कनेक्शन पॉइंट) मॉनिटरिंग डिव्हाइस, जीबी/टी 19939 "ग्रीड कनेक्शनसाठी तांत्रिक आवश्यकतांचे पालन करते डिझेल जनरेटरचे ऑपरेशन", आणि ग्रिड कनेक्शन दरम्यान इनरश करंट नाही;

• इन्सुलेशन मॉनिटरिंग: हाय-व्होल्टेज विंडिंग्सच्या इन्सुलेशन रेझिस्टन्सचे रिअल-टाइम मॉनिटरिंग (≥100MΩ), उच्च-व्होल्टेज ब्रेकडाउन अपघात टाळण्यासाठी, इन्सुलेशन कमी झाल्यावर स्वयंचलित अलार्म.

3. इंटेलिजेंट कंट्रोल सिस्टम (KCPLC-06 हाय व्होल्टेज आवृत्ती)

• मुख्य कार्ये:

① संपूर्ण पॅरामीटर मॉनिटरिंग: उच्च व्होल्टेज/करंट, पॉवर फॅक्टर, पॉवर जनरेशन, इंजिन वॉटर डिस्प्ले तापमान/तेल दाब आणि इतर 30 + पॅरामीटर्स, डेटा स्टोरेज समर्थन (1 वर्षाचा ऐतिहासिक डेटा);

② मल्टी-मशीन समांतर ऑपरेशन: समर्थन 8 युनिट्स समांतर ऑपरेशन, लोड शिल्लक विचलन ≤5% (जसे की 3 1000KW 2800KW च्या एकूण लोडसह युनिट्स, सिंगल लोड विचलन ≤70KW);

③ रिमोट ऑपरेशन आणि देखभाल: 4G/सॅटेलाइट नेटवर्किंगद्वारे, ते रिमोट स्टार्ट आणि स्टॉप, पॅरामीटर ओळखू शकते मोबाइल APP/PC वर तपासा आणि दोष पुश करा आणि औद्योगिक DCS/पॉवर ग्रिड डिस्पॅचिंग सिस्टमसह समर्थन लिंकेज.

④ पीक शेव्हिंग ऑप्टिमायझेशन: पीक आणि व्हॅली विजेनुसार आउटपुट पॉवर स्वयंचलितपणे समायोजित करा ग्रिडची किंमत (पीक वेळी पूर्ण लोड, दरीच्या वेळी लोड कमी), वार्षिक 10% ते 15% बचत वीज बिल.

4. हेवी-ड्युटी संरक्षण आणि पर्यावरणीय अनुकूलता

• संरचना संरक्षण:

① बॉडी फ्रेम 16Mn मँगनीज स्टील (तन्य शक्ती ≥510MPa) सह वेल्डेड केली जाते, पृष्ठभागावर जस्त + फवारले जाते anticorrosive पेंट (गंज प्रतिकार ग्रेड ≥10), मीठ स्प्रे चाचणी ≥1000 तास;

②  स्फोट-प्रूफ प्रकारातील सर्व विद्युत घटक Ex dⅡB T4 ग्रेड आणि स्फोट-प्रूफ सीलिंग आहेत स्पार्क गळती टाळण्यासाठी केबल इंटरफेससाठी सांधे वापरले जातात;

• अत्यंत वातावरणाशी जुळवून घेणे

① उच्च-तापमान वातावरण (50℃): स्वतंत्र उष्णता नष्ट करण्यासाठी ड्युअल कूलिंग टॉवरसह सुसज्ज, युनिट पूर्ण लोडवर ऑपरेट करू शकतात.

② कमी-तापमान वातावरण (-30℃): इंजिन ऑइल प्रीहीटर, कूलंटची "थ्री प्रीहीटिंग" प्रणाली स्थापित करा प्रीहीटर आणि फ्युएल हीटर, स्टार्ट-अप यश दर ≥99% सह.

③ पठार वातावरण (5000 मीटर): पॉवरसह सेवन प्रणाली (बूस्ट प्रेशर 20% वाढवा) ऑप्टिमाइझ करा उच्च उंचीवर वीज क्षीणन टाळण्यासाठी ≥0.85 चा सुधारणा घटक.

5. दीर्घ बॅटरी आयुष्य आणि सोयीस्कर देखभाल

• इंधन प्रणाली: 3000-5000L च्या मोठ्या क्षमतेच्या इंधन टाकीसह सुसज्ज (304 स्टेनलेस स्टीलचे बनलेले), 20-30 तासांची पूर्ण-लोड श्रेणी. अमर्यादित बॅटरी मिळविण्यासाठी बाह्य तेल टाक्यांना (DN100 फ्लँज इंटरफेस) समर्थन देते जीवन दुहेरी-इंधन आवृत्त्या (डिझेल/जड तेल) स्विच केल्या जाऊ शकतात आणि जड तेलाची किंमत 30% कमी आहे. डिझेल

• देखभाल आणि ऑप्टिमायझेशन:

① मोठी तेल क्षमता (800-1500KW क्षमतेच्या मॉडेलसाठी, तेल क्षमता 200-300L आहे आणि तेल बदलते सायकल 1000 तास आहे);

② असुरक्षित भाग (फिल्टर, बेल्ट) प्रमाणित डिझाइनचा अवलंब करतात, आंतरराष्ट्रीय ब्रँडशी सुसंगत असतात आणि करू शकतात स्थानिक पातळीवर खरेदी करा.

③ मशीन बॉडी एका मोठ्या तपासणी दरवाजासह आरक्षित आहे (रुंदी ≥1.5 मीटर), जे यासाठी सोयीस्कर आहे जड देखभाल साधनांचे ऑपरेशन. तत्सम उत्पादनांच्या तुलनेत तपासणीचा वेळ 30% ने कमी केला जातो.

पॉवर सिलेक्शन (उच्च पॉवरची अचूक जुळणी)

1.कोर निवड आधार

2. विशिष्ट परिस्थितींसाठी पॉवर शिफारस

वापर पद्धत (उच्च शक्तीसाठी विशेष ऑपरेशन)

1.प्री-स्टार्टअप तपासणी (व्यावसायिक टीमद्वारे केली जाते, 60 मिनिटांत पूर्ण होते)

2.स्टार्टअप ऑपरेशन (उच्च व्होल्टेज आणि ग्रिड-कनेक्टेड मॉडेल्समध्ये, दोन व्यक्तींच्या सहकार्याने उपलब्ध)

(1) उच्च व्होल्टेज नॉन-ग्रिड-कनेक्ट केलेले मॉडेल (औद्योगिक मुख्य आणि बॅकअप पॉवर)

1. प्रीहीटिंग स्टार्टअप: कंट्रोलर "मॅन्युअल" मोडवर स्विच करतो आणि "तीन प्रीहीटिंग" सिस्टम सुरू करतो (60-120 मिनिटे कमी तापमानाच्या वातावरणात प्रीहीटिंग, तेलाचे तापमान ≥20℃);

2. इंजिन सुरू करा: "स्टार्ट" बटण दाबा (हायड्रॉलिक स्टार्ट), वेग पहा (हळूहळू 1500r/मिनिट पर्यंत वाढवा), तेलाचा दाब (≥0.3MPa), पाण्याचे तापमान (हळूहळू 70℃ पर्यंत वाढते), आणि मापदंड 10 मिनिटांसाठी स्थिर असतात;

3. उच्च व्होल्टेज बंद करणे: ऑपरेशन आणि देखभाल कर्मचारी A पुष्टी करतो की पॅरामीटर्स सामान्य आहेत कंट्रोलर एंड, ऑपरेशन आणि मेंटेनन्स कर्मचारी बी हे हाय व्होल्टेज स्विचगियरमध्ये काम करतात: बंद करा "डिस्कनेक्टर" → "व्हॅक्यूम सर्किट ब्रेकर" बंद करा → उच्च व्होल्टेज व्होल्टमीटरचे निरीक्षण करा (6kV/10kV±5%);

4. श्रेणीबद्ध लोडिंग: "20%→50%→80%→100%" नुसार श्रेणीबद्ध लोडिंग (प्रति स्टेज अंतराल 10 मिनिटे), प्रभाव टाळा भार

(२) ग्रिड-कनेक्ट केलेले मॉडेल (एनर्जी पीक शेव्हिंग/डेटा सेंटर)

1. ग्रिड-कनेक्टेड तयारी: कंट्रोलर "ग्रिड-कनेक्टेड" मोडवर स्विच करतो आणि ग्रिड-कनेक्टेड सेट करतो पॅरामीटर्स (व्होल्टेज, वारंवारता आणि टप्पा ग्रिडशी सुसंगत आहेत);

2. सिंक्रोनस डिटेक्शन: कंट्रोलर आपोआप युनिट आणि ग्रिड (व्होल्टेज) ची सिंक्रोनिसिटी ओळखतो फरक ≤5%, वारंवारता फरक ≤0.1Hz, फेज फरक ≤5°), आणि स्वयंचलितपणे ग्रिड कनेक्शन जारी करते अटी पूर्ण केल्यानंतर सूचना;

3. स्वयंचलित ग्रिड कनेक्शन: व्हॅक्यूम सर्किट ब्रेकर आपोआप बंद होते, युनिट पॉवरशी जोडलेले असते ग्रिड, आणि कंट्रोलर आपोआप आउटपुट पॉवर समायोजित करतो (पॉवर ग्रिडच्या लोड मागणीनुसार).

4. ऑपरेशन मॉनिटरिंग: ग्रिड-कनेक्टेड पॉवर आणि पॉवर फॅक्टरचे रिअल-टाइम मॉनिटरिंग (अंतर राखणे 0.8-0.9) ओव्हरकरंट आणि ओव्हरव्होल्टेज टाळण्यासाठी.

3. ऑपरेशन मॉनिटरिंग (24 तास अखंडित, कर्तव्यावर समर्पित कर्मचारी)

• रिअल-टाइम मॉनिटरिंग: दर 30 मिनिटांनी रेकॉर्ड करा: उच्च व्होल्टेज (6kV/10kV±5%), वर्तमान (≤ रेट केलेले वर्तमान), वारंवारता (50Hz±0.1Hz), इंजिन पाण्याचे तापमान (≤95℃), तेलाचा दाब (≥0.2MPa), इन्सुलेशन प्रतिरोध (≥100MΩ);

• अपवाद हाताळणी:

① उच्च-व्होल्टेज इन्सुलेशन घट: ताबडतोब लोड कमी करा आणि मशीन बंद करा आणि जनरेटरची तपासणी करा windings (धूळ साफ आणि पृथक् चाचणी);

② इंजिनचे उच्च पाण्याचे तापमान: कूलिंग सिस्टममधील स्केल स्वच्छ करा आणि कूलिंग टॉवर फॅनची तपासणी करा.

③ ग्रिड-कनेक्टेड पॉवर फ्लक्च्युएशन: पॉवर ग्रिड डिस्पॅचिंगशी संपर्क साधा, युनिटचे आउटपुट समायोजित करा आणि टाळा ग्रिडमधून डिस्कनेक्शन;

• इमर्जन्सी शटडाउन: "हाय-व्होल्टेज शॉर्ट सर्किट", "इंजिन पळून जाणे" किंवा "तीव्र तेल गळती" झाल्यास ताबडतोब "इमर्जन्सी शटडाउन" बटण दाबा (इंधन कापून टाका आणि हाय-व्होल्टेज सर्किट ब्रेकर डिस्कनेक्ट करा).

4. शटडाउन ऑपरेशन (उच्च व्होल्टेज अपघात आणि घटकांचे नुकसान टाळण्यासाठी

1. श्रेणीबद्ध अनलोडिंग: ग्रीड-कनेक्ट नसलेल्या मॉडेल्ससाठी: हळूहळू 20% लोड कमी करा → 0 वर अनलोड करा; ग्रिड-कनेक्ट केलेले मॉडेल: डिस्कनेक्शनसाठी पॉवर ग्रिड डिस्पॅचिंगवर लागू करा → कंट्रोलर स्वयंचलितपणे लोड 0 → पर्यंत कमी करतो ग्रिड-कनेक्ट केलेले सर्किट ब्रेकर डिस्कनेक्ट करा.

2. उच्च-व्होल्टेज ट्रिपिंग: देखभाल कर्मचारी B उच्च-व्होल्टेज स्विच कॅबिनेटवर कार्य करतात: "व्हॅक्यूम उघडा सर्किट ब्रेकर" → "डिस्कनेक्टर" उघडा → "ग्राउंडिंग स्विच" बंद करा (डिस्चार्ज).

3. शटडाउन आणि कूलिंग: इंजिन 15 ते 20 मिनिटे निष्क्रिय चालवा (सिलेंडर ब्लॉक आणि टर्बोचार्जर थंड करण्यासाठी), आणि नंतर "शटडाउन" बटण दाबा.

4. सुरक्षितता बंद करणे: इंधन वाल्व बंद करा (दीर्घकालीन बंद करण्यासाठी), कंट्रोलरचा वीज पुरवठा खंडित करा, उच्च-दाब प्रणालीमध्ये कोणतीही गळती किंवा घटकांचे नुकसान तपासा आणि ऑपरेशन डेटा रेकॉर्ड करा (पॉवर निर्मिती, इंधन वापर, दोष).

सुरक्षा आणि संरक्षण (उच्च शक्ती आणि उच्च व्होल्टेज तपशील)

1. स्थापना सुरक्षितता (उच्च व्होल्टेज आणि हेवी ड्यूटी वैशिष्ट्ये)

• साइट निवड आणि मांडणी:

① प्रतिष्ठापन क्षेत्र उघड्या ज्वाला (≥15 मीटर) आणि ज्वलनशील आणि स्फोटक वस्तूंपासून (≥20) दूर ठेवले पाहिजे मीटर). हाय-व्होल्टेज स्विच कॅबिनेट आणि युनिटमधील अंतर ≥3 मीटर असावे. सुरक्षा कुंपण (≥1.2 मीटर उंची) स्थापित केले जावे आणि "उच्च व्होल्टेज धोक्याचे" चिन्ह टांगले जावे.

② ग्राउंड लोड-बेअरिंग क्षमता युनिटच्या वजनाच्या 1.5 पट पेक्षा कमी नसावी (उदाहरणार्थ, एक 20,000kg युनिट, ते 30,000kg /㎡ पेक्षा कमी नसावे). एक प्रबलित कंक्रीट पाया (कमी नाही जाडीसह 500mm पेक्षा जास्त) अवलंबले पाहिजे आणि स्प्रिंग व्हायब्रेशन आयसोलेटर फाउंडेशन आणि युनिट (कंपन ट्रांसमिशन कमी करण्यासाठी).

③ हाय-व्होल्टेज केबल टाकणे: केबल खंदक वापरा (वाळू आणि विटांसह) किंवा गॅल्वनाइज्ड स्टील पाईपमधून जा (भिंत जाडी ≥5 मिमी), आणि केबल क्रॉस-सेक्शनशी जुळते (उदाहरणार्थ, 10kV/2000KW मॉडेलसाठी, ≥120mm² कॉपर केबल्स आहेत आवश्यक) यांत्रिक नुकसान टाळण्यासाठी.

• उच्च व्होल्टेज सुरक्षा

① युनिटचे ग्राउंडिंग: उच्च-व्होल्टेज बाजूला ग्राउंडिंग प्रतिरोध ≤10Ω आणि कमी-व्होल्टेजवर असावा बाजू, ती ≤4Ω असावी. ते स्वतंत्र ग्राउंडिंग ग्रिडशी जोडलेले असावे (पासून ≥5 मीटर अंतरासह इतर उपकरणांचे ग्राउंडिंग ग्रिड).

② इन्सुलेशन चाचणी: स्थापनेनंतर, उच्च-व्होल्टेजच्या इन्सुलेशन प्रतिरोधनाची चाचणी घेण्यासाठी 2500V मेगाहमीटर वापरा वळण (≥100MΩ). चाचणी उत्तीर्ण झाल्यानंतरच शक्ती लागू केली जाऊ शकते.

③ लाइटनिंग प्रोटेक्शन: लाइटनिंग रॉड (संरक्षण त्रिज्या ≥ युनिटच्या आकाराच्या 1.5 पट) आणि लाइटनिंग स्थापित करा अरेस्टर्स (उच्च व्होल्टेज बाजूस समांतर) विजेच्या झटक्याने उच्च-व्होल्टेज घटकांचे नुकसान टाळण्यासाठी.

• अग्निसुरक्षा कॉन्फिगरेशन:

①स्थापना क्षेत्र 4 8kg ABC ड्राय पावडर अग्निशामक, 2 CO₂ अग्निशामक यंत्रांनी सुसज्ज आहे (विशेषत: उच्च-दाब उपकरणांसाठी), आणि 1 फायर सँडपिट (≥5m³ च्या व्हॉल्यूमसह).

② इंधन टाकी स्वतंत्रपणे सेट केलेली आहे (युनिटपासून किमान 15 मीटर अंतरावर), अँटी-सीपेज पूलसह सुसज्ज आहे (एचडीपीई अँटी-सीपेज मेम्ब्रेनसह घातलेले), आणि द्रव पातळी गेज आणि आपत्कालीन शट-ऑफ वाल्वसह बसवले.

③ आग आपत्कालीन प्रतिसाद योजना विकसित करा आणि प्रत्येक तिमाहीत एकदा फायर ड्रिल आयोजित करा (संपूर्ण सहभागासह ऑपरेशन आणि देखभाल टीमचे).

2. ऑपरेशनल सेफ्टी (उच्च व्होल्टेज आणि हेवी ड्युटी रिस्क कंट्रोल)

• कार्मिक आवश्यकता:

①ऑपरेटरकडे "हाय व्होल्टेज इलेक्ट्रीशियन सर्टिफिकेट" आणि "स्पेशल इक्विपमेंट ऑपरेटर सर्टिफिकेट असणे आवश्यक आहे. (हेवी ड्यूटी युनिट)", आणि त्यांचे प्रशिक्षण घेण्यापूर्वी केचेंगच्या 32 तासांच्या विशेष प्रशिक्षणानंतर मूल्यांकन पास करा पोस्ट

② हाय-व्होल्टेज ऑपरेशनसाठी दोन लोकांचे सहकार्य आवश्यक आहे (एक व्यक्ती ऑपरेट करते आणि एक व्यक्ती पर्यवेक्षण करते). ऑपरेशन करण्यापूर्वी, "हाय-व्होल्टेज ऑपरेशन तिकीट" भरा आणि कोणत्याही त्रुटी नाहीत याची पुष्टी केल्यानंतर, पुढे जा

③ऑपरेटिंग करताना, हाय-व्होल्टेज इन्सुलेट करणारे कपडे, इन्सुलेट शूज आणि इन्सुलेट ग्लोव्हज घाला (विरोधासह ≥10kV ची व्होल्टेज पातळी), आणि इन्सुलेट टूल्स वापरा (ज्याने व्होल्टेजचा सामना केला आहे आणि ते वैधता कालावधी).

ऑपरेटिंग विरोधाभास:

① परवाना नसलेले कर्मचारी आणि ज्यांनी मद्यपान केले आहे त्यांना हाय-व्होल्टेज सिस्टम चालविण्यास मनाई आहे.

② डिस्कनेक्टर लोडखाली खेचू नका (आर्क बर्न्स आणि उपकरणांचे नुकसान टाळण्यासाठी).

③ उच्च-दाबाचे घटक वेगळे करणे किंवा उच्च-तापमान भागांना स्पर्श करणे (जसे की एक्झॉस्ट) कठोरपणे प्रतिबंधित आहे पाईप तापमान ≥500℃) जेव्हा युनिट चालू असते.

④ गडगडाटी वादळादरम्यान उच्च-व्होल्टेज ऑपरेशन्स सक्तीने निषिद्ध आहेत. उच्च-व्होल्टेज वीज पुरवठा असणे आवश्यक आहे डिस्चार्जसाठी डिस्कनेक्ट आणि ग्राउंड केलेले.

• आपत्कालीन प्रतिसाद:

① उच्च-व्होल्टेज गळती: ताबडतोब "इमर्जन्सी स्टॉप" बटण दाबा → इन्सुलेट उपकरणे लावा → वापरा उच्च व्होल्टेज स्विच डिस्कनेक्ट करण्यासाठी इन्सुलेट रॉड → ग्राउंड डिस्चार्ज → गळती बिंदू शोधा (जसे की केबल नुकसान, विंडिंग ब्रेकडाउन).

② इंधन गळती: मशीन बंद करा → इंधन वाल्व बंद करा → एक्झॉस्ट सिस्टम सुरू करा (स्फोट-प्रूफ मॉडेल) → तेल शोषून घेणारा कापूस आणि अग्निरोधक वाळूने स्वच्छ करा → गळती बिंदू तपासा (जसे की फ्लँज गॅस्केट, तेल पाईप फुटणे).

③ आग दुर्घटना: मशीन बंद करा → उच्च व्होल्टेज वीज पुरवठा खंडित करा → ड्राय पावडर/CO₂ आग वापरा आग विझवण्यासाठी विझवण्याचे साधन → 119 वर कॉल करा → लोकांना बाहेर काढा → आजूबाजूला ज्वलनशील पदार्थ वेगळे करा.

3. सुरक्षिततेची देखभाल (उच्च व्होल्टेज आणि हेवी-ड्युटी घटकांसाठी विशेष

• देखभाल करण्यापूर्वीची तयारी:

① युनिटचा मुख्य वीजपुरवठा खंडित करा (उच्च व्होल्टेज आणि लो-व्होल्टेज दोन्ही स्विचेस उघडे आहेत), इंधन बंद करा झडप, आणि "देखभाल अंतर्गत, सुरू करू नका" असे लिहिलेले चेतावणी चिन्ह लटकवा.

② हाय-व्होल्टेज सिस्टमसाठी, "ग्राउंडिंग स्विच" बंद करा. वीज नसल्याची खात्री केल्यानंतर अ व्होल्टेज डिटेक्टर, देखभाल करा.

③ देखभाल साधने तयार करा (इन्सुलेट पाना, उच्च व्होल्टेज चाचणी उपकरणे, हेवी लिफ्टिंग उपकरणे), अतिरिक्त भाग (केचेंगचे मूळ उच्च-व्होल्टेज घटक, सीलिंग गॅस्केट), आणि संरक्षणात्मक उपकरणे (इन्सुलेट हातमोजे, गॉगल, सुरक्षा हेल्मेट).

• देखभाल ऑपरेशन तपशील:

① इंजिनची देखभाल: इंजिन तेल बदलताना, समर्पित तेल पंप वापरा (हेवी-ड्यूटी मॉडेल्समध्ये मोठे तेल असते व्हॉल्यूम), आणि जुने इंजिन तेल विल्हेवाटीसाठी पात्र संस्थेकडे सुपूर्द करा. वाल्व क्लिअरन्स समायोजित करण्यासाठी, ए टॉर्क रेंच (मूळ फॅक्टरी मानक टॉर्कनुसार) आवश्यक आहे.

② उच्च-व्होल्टेज जनरेटर देखभाल: वळणाची धूळ साफ करा (0.3MPa वर संकुचित हवा वापरून), इन्सुलेशनची चाचणी करा प्रतिकार (≥100MΩ), आणि उत्तेजना कार्बन ब्रश (≤1/3 परिधान करा) पुनर्स्थित करा.

③ हाय-व्होल्टेज स्विच कॅबिनेटची देखभाल: व्हॅक्यूम सर्किट ब्रेकर्सचे संपर्क स्वच्छ करा (त्यांना बारीक करून वाळू द्या सँडपेपर आणि प्रवाहकीय पेस्ट लावा), आणि रिले संरक्षण उपकरणे कॅलिब्रेट करा (जसे की ओव्हरकरंट सेटिंग आणि ट्रिपिंग वेळ).

• व्यावसायिक देखभाल

① जटिल देखभाल जसे की इंजिन खोली तपासणी (सिलेंडर दाब, इंजेक्टर अणूकरण), उच्च-व्होल्टेज जनरेटर इन्सुलेशन दुरुस्ती, आणि ग्रिड कनेक्शन सिस्टम कॅलिब्रेशन केचेंगद्वारे साइटवर केले जाणे आवश्यक आहे विक्रीनंतरचे अभियंते (उच्च व्होल्टेज प्रमाणित) (वर्षातून एकदा, विनामूल्य सेवा).

② देखभाल केल्यानंतर, "लोड चाचणी" (रेट केलेल्या पॉवरच्या 80% पर्यंत लोड करणे आणि 2 तास चालणे) आयोजित करणे आवश्यक आहे. जेव्हा मॉनिटरिंग पॅरामीटर्स सामान्य असतील आणि उच्च-व्होल्टेज इन्सुलेशन पात्र असेल तेव्हाच ते ठेवले जाऊ शकते ऑपरेशन

देखभाल सायकल टेबल (उच्च शक्तीसाठी)
