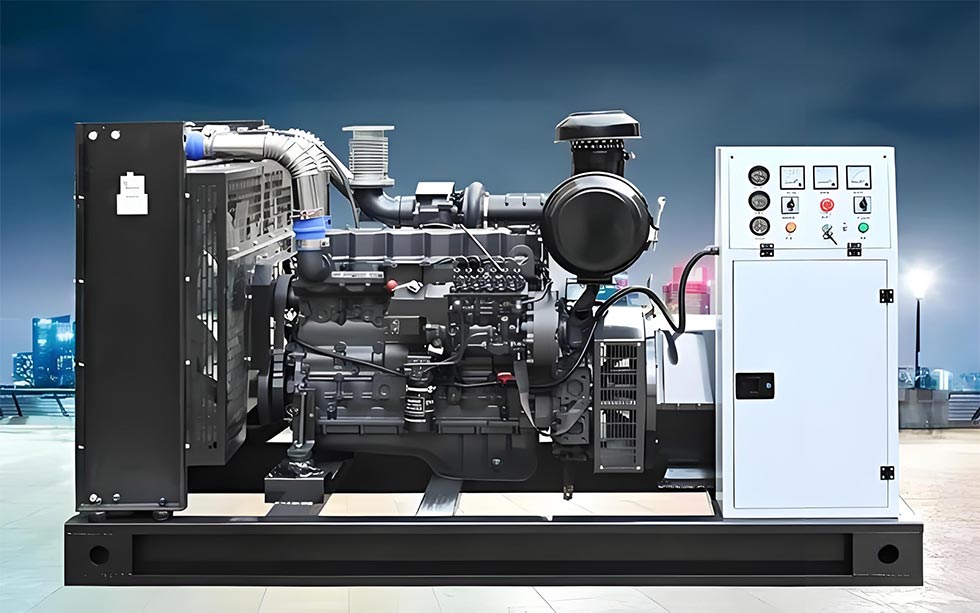

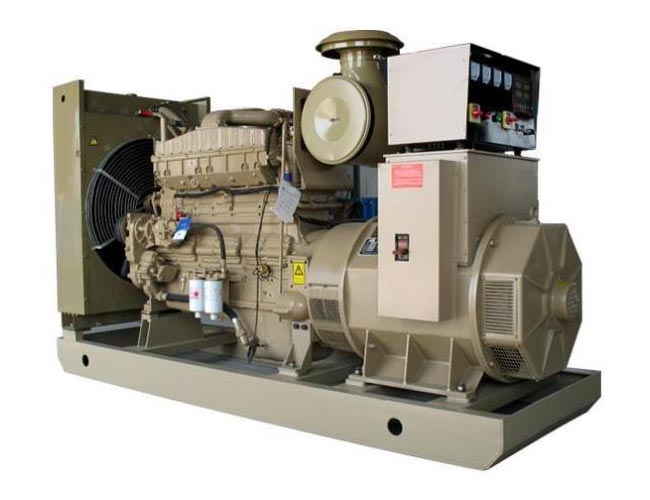

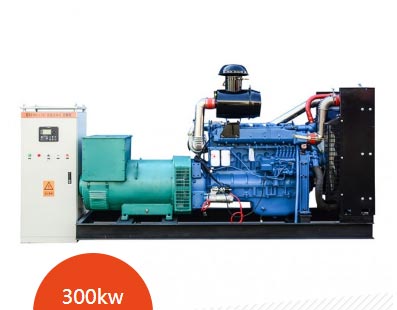

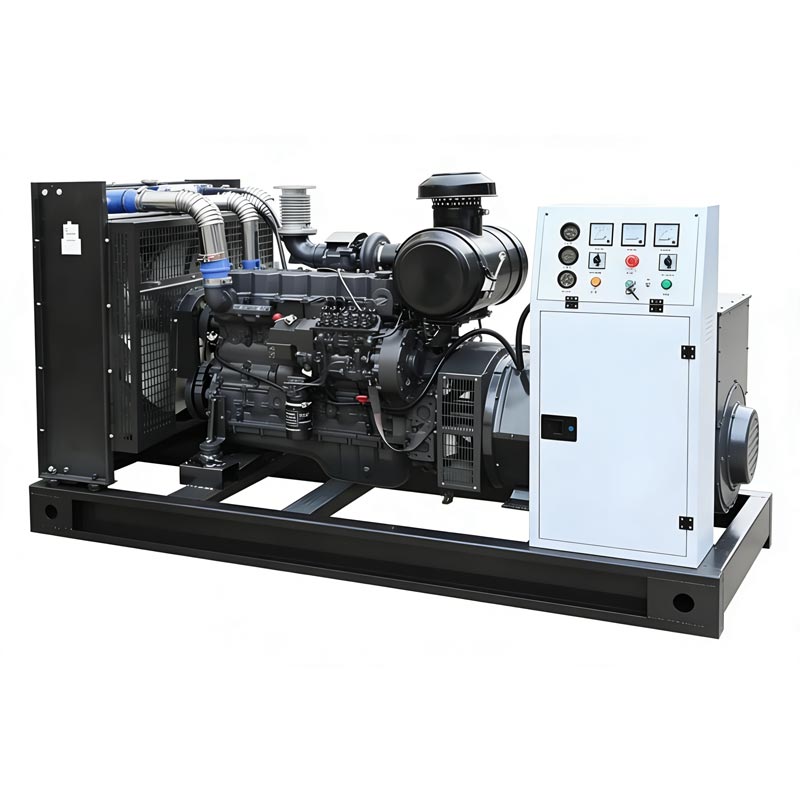

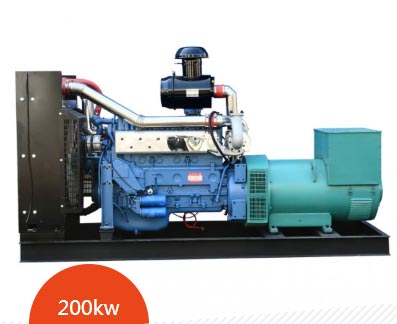

अभियांत्रिकी बॅकअप वीज पुरवठा डिझेल जनरेटर संच

चीनमधील केचेंगद्वारे अभियांत्रिकी बॅकअप पॉवर सप्लाय डिझेल जनरेटर सेट बॅकअप पॉवरसाठी एक व्यावहारिक पर्याय आहे पिढी उपकरणे. मेन पॉवर आउटेजच्या 15 सेकंदात युनिट वेगाने सुरू होऊ शकते, तातडीची पूर्तता होते बांधकाम साइटवर सतत वीज पुरवठ्याची आवश्यकता. त्याची रचना पूर्णपणे ची जटिलता विचारात घेते अभियांत्रिकी वातावरण, तात्काळ प्रभावाच्या तिप्पट भार सहन करण्यास सक्षम आणि उत्कृष्ट वैशिष्ट्यीकृत धूळ-प्रूफ आणि वॉटर-प्रूफ कामगिरी, ते बाहेरच्या कामकाजाच्या परिस्थितीसाठी योग्य बनवते. उत्पादन काटेकोरपणे पालन राष्ट्रीय अभियांत्रिकी वीज सुरक्षा मानकांसाठी. मुख्य घटक 2 वर्षांपर्यंतच्या वॉरंटीसह येतात आणि जितकी शक्ती जास्त तितकी हमी जास्त. मग ते महापालिका बांधकाम असो, पायाभूत सुविधा प्रकल्प असो. औद्योगिक पार्क बांधकाम किंवा आपत्कालीन दुरुस्ती, हे युनिट स्थिर आणि विश्वासार्ह तात्पुरती वीज समर्थन प्रदान करू शकते, प्रकल्पाची प्रगती आणि वीज वापराची सुरक्षितता प्रभावीपणे सुनिश्चित करणे.

सेट्समध्ये तीन पॉवर रेंज येतात: लहान (20-100KW), मध्यम (100-500KW), आणि मोठे (500-1500KW):

अनुप्रयोग परिस्थिती (अभियांत्रिकी बॅकअप समर्पित अनुकूलन)

1. लहान महानगरपालिका आणि देखभाल प्रकल्प (20-100KW)

• लागू परिस्थिती: शहरी पथदिव्यांची आपत्कालीन दुरुस्ती (तात्पुरती प्रकाश/देखभाल उपकरणे), सामुदायिक पाइपलाइन नेटवर्कचे नूतनीकरण (पाणी पंप/कटिंग मशीनसाठी वीजपुरवठा), लहान देखभाल रस्ते (रोड रोलर्स/पेव्हरसाठी तात्पुरता बॅकअप)

• मूळ मूल्य: ट्रेलर-माउंट केलेले डिझाइन (20-50KW, वजन ≤2000kg, पिकअप ट्रकने टोवलेले), 30 च्या आत वापरात आणले आगमन मिनिटे; IP54 धूळ आणि पाणी प्रतिकार, नगरपालिका बांधकाम धूळ/पावसाच्या वातावरणासाठी योग्य; ते पूर्ण टाकीवर 8 ते 12 तास टिकू शकते, वारंवार गरज न पडता दैनंदिन देखभालीच्या गरजा पूर्ण करतात इंधन भरणे.

2. मध्यम आकाराचे पायाभूत सुविधा प्रकल्प (100-500KW)

• लागू परिस्थिती: महामार्ग बांधकाम (मिश्रित वनस्पती/बॉक्स गर्डर ओतण्याचे उपकरण), शहरी भुयारी मार्ग बांधकाम (शील्ड मशीन/बोगदा वेंटिलेशनसाठी सहाय्यक वीज पुरवठा), ग्रामीण पाणीपुरवठा प्रकल्प (पंप स्टेशन बॅकअप/पाइपलाइन दाब चाचणी उपकरणे)

• मूळ मूल्य: सुरुवातीच्या विद्युत् प्रवाहाच्या 2.5 पट (मिक्सिंग प्लांट मोटर्स आणि सहायक उपकरणांशी सुसंगत) शील्ड मशीन्स), स्टार्ट-अप स्टॉलिंग टाळणे; अँटी-कंपन संरचना मजबूत करा (बॉडी फ्रेम आहे 8 मिमी पर्यंत जाड) पायाभूत सुविधांच्या बांधकाम साइट्सवरील अडथळ्यांच्या वाहतुकीशी जुळवून घेण्यासाठी. "मल्टी-युनिटला समर्थन देते लोड विस्ताराची मागणी पूर्ण करण्यासाठी समांतर कनेक्शन" (जसे की दोन 200KW युनिट एकत्र काम करत आहेत).

3. मोठ्या प्रमाणात अभियांत्रिकी आणि प्रमुख प्रकल्प (500-1500KW)

• लागू परिस्थिती: क्रॉस-रिव्हर ब्रिजचे बांधकाम (टॉवर क्रेन आणि पूल उभारणीसाठी वीजपुरवठा मशीन्स), औद्योगिक पार्क बांधकाम (फॅक्टरी उपकरणे/तात्पुरत्या उत्पादन लाइन्सचे काम), पाणी कंझर्व्हन्सी हब प्रकल्प (गेट हॉइस्ट आणि मॉनिटरिंग उपकरणांसाठी बॅकअप)

• मूळ मूल्य: उच्च-व्होल्टेज मॉडेल (6kV) थेट प्रकल्पाच्या उच्च-व्होल्टेज पॉवर ग्रिडशी जोडलेले आहे आणि टॉवर क्रेन आणि ब्रिज इरेक्शन मशीन यासारख्या उच्च-व्होल्टेज उपकरणांशी सुसंगत आहे. मॉड्यूलर एकत्रीकरण (इंधन टाकी/ATS/कंट्रोल कॅबिनेटसह) ऑन-साइट इंस्टॉलेशन कालावधी 4 तासांपर्यंत कमी करते. स्फोट-पुरावा मॉडेल (Ex dⅡB T4) ज्वलनशील आणि स्फोटक परिस्थितींसाठी योग्य आहे जसे की जलसंधारण आणि रसायन औद्योगिक उद्याने, आणि सुरक्षित आणि अनुरूप आहेत.

4. अभियांत्रिकी आपत्कालीन दुरुस्ती परिस्थिती (संपूर्ण पॉवर सेगमेंट)

• लागू परिस्थिती: आपत्तीनंतरची रस्ते दुरुस्ती (उत्खनन/लोडर्ससाठी वीजपुरवठा), पाइपलाइन फुटण्याची दुरुस्ती (पाणी पंप/वेल्डिंग उपकरणांसाठी बॅकअप), अभियांत्रिकी अपघात बचाव (आपत्कालीन प्रकाश/बचाव उपकरणे)

• मूळ मूल्य: त्वरीत स्टार्टअप (≤15 सेकंद), आणीबाणीच्या दुरुस्तीसाठी आगमन झाल्यावर वीज पुरवठा, विलंब टाळणे सोनेरी दुरुस्ती वेळ; IP65 जलरोधक मॉडेल (मोठे प्रकार) थोड्या काळासाठी (पाण्याच्या खोलीवर) बुडविले जाऊ शकते. 0.5m), ते पूर दुरुस्ती वातावरणासाठी योग्य बनवते. सोबत 20 ते 500KW पर्यंतचे मॉडेल उपलब्ध आहेत "मोबाइल लाइटहाऊस इंटिग्रेशन" चा पर्याय, जो वीज पुरवठा आणि प्रकाश दोन्ही आवश्यकता पूर्ण करू शकतो एकाच वेळी

5. तात्पुरते ऑन-साइट आणि फील्ड अभियांत्रिकी (50-300KW)

• लागू परिस्थिती: फील्ड एक्सप्लोरेशन कॅम्प (घरगुती वीज/शोध उपकरणे), सीमा संरक्षण अभियांत्रिकी बांधकाम (आउटपोस्ट/बांधकाम उपकरणांसाठी वीजपुरवठा), बेट पायाभूत सुविधा (घाट बांधकाम/समुद्रजल निर्जलीकरण बॅकअप)

• मूळ मूल्य: -30 ℃ कमी तापमानात सुरू होऊ शकते (पर्यायी "इंजिन ऑइल + कूलंट" ड्युअल प्रीहीटिंग), यासाठी योग्य कमी-तापमान बाह्य वातावरण; इंधन वापर दर 200g/(kW · h) (मध्यम-आकारासाठी) इतका कमी आहे मॉडेल्स), आणि दीर्घकालीन ऑन-साइट ऑपरेशन खर्च नियंत्रणीय आहे. डस्ट-प्रूफ डिझाइन (उच्च-कार्यक्षमतेच्या धूळसह हवेच्या सेवनावर फिल्टर स्क्रीन) जंगलातील वाळू आणि धूळ इंजिनला नुकसान होण्यापासून रोखण्यासाठी.

उत्पादन फायदे (अभियांत्रिकी बॅकअपसाठी मुख्य स्पर्धात्मकता)

तांत्रिक मापदंड (पूर्ण उर्जा श्रेणी: 20-1500KW)

तांत्रिक वैशिष्ट्ये (अभियांत्रिकी बॅकअपसाठी विशेष डिझाइन)

1. अभियांत्रिकी-ग्रेड पॉवर आणि लोड जुळणी

• वर्धित इंजिन:

① लहान मॉडेल्स (20-100KW): Yuchai YC4F "जाड सिलिंडर लाइनर + परिधान-प्रतिरोधक पिस्टन रिंग" स्वीकारते, जे आहे अभियांत्रिकीमध्ये वारंवार सुरू होण्यासाठी आणि थांबण्यासाठी योग्य (दररोज 10 पेक्षा जास्त प्रारंभ नाही).

② मध्यम आकाराचे मॉडेल (100-500KW): "व्हेरिएबल भूमिती टर्बोचार्जर" सह कमिन्स QSL, कमी-गती टॉर्कने वाढ 30%, मिक्सिंग प्लांट्समध्ये मोटर स्टार्ट-अपसाठी योग्य;

③ मोठ्या प्रमाणातील मॉडेल (500-1500KW): Weichai WP12 ने "वर्मिक्युलर ग्रेफाइट कास्ट आयर्न सिलेंडर ब्लॉक" स्वीकारला, ≥550MPa ची तन्य शक्ती, टॉवर सारख्या जड-ड्युटी उपकरणांच्या प्रवाहाचा सामना करण्यास सक्षम क्रेन

• जनरेटर ऑप्टिमायझेशन:

① लो-व्होल्टेज मॉडेल (20-500KW): "मजबूत उत्तेजना उपकरण", व्होल्टेजसह ब्रशलेस स्व-उत्तेजित जनरेटर स्थापना वेळ ≤0.3 सेकंद, लोड शॉकसाठी मजबूत प्रतिकार;

② हाय-व्होल्टेज मॉडेल्स (500-1500KW): 6kV जनरेटरमध्ये H चा इन्सुलेशन क्लास असतो (तापमानाच्या प्रतिकारासह 180℃) आणि शॉर्ट-सर्किट ≥2 सेकंदांचा वेळ सहन करते, उच्च-व्होल्टेजसाठी वीज वापर मानके पूर्ण करते अभियांत्रिकी मध्ये उपकरणे.

2. कठोर वातावरणासाठी संरक्षणात्मक संरचना

• डस्ट-प्रूफ आणि वॉटर-प्रूफ डिझाइन

① लहान/मध्यम-आकाराचे मॉडेल: शरीर "डबल-लेयर सीलिंग + 50-जाळी उच्च-कार्यक्षमता डस्ट फिल्टर स्क्रीन" स्वीकारते. आणि एअर इनलेट चक्रीवादळ धूळ काढण्याचे उपकरण (धूळ गाळण्याची क्षमता ≥95%) सुसज्ज आहे. IP54 संरक्षण अभियांत्रिकी पावसाचा शिडकावा सहन करू शकतो.

② मोठे मॉडेल: IP65 संरक्षण (संपूर्ण मशीन सीलबंद आहे, आणि तेल-प्रतिरोधक रबर पट्ट्या वापरल्या जातात सांधे). स्फोट-प्रूफ मॉडेलचे सर्व इलेक्ट्रिकल घटक Ex dⅡB T4 ग्रेडचे आहेत. स्फोट-प्रूफ सीलबंद सांधे केबल इंटरफेससाठी वापरली जातात, रासायनिक आणि खाण अभियांत्रिकीसाठी योग्य.

• कंपनविरोधी आणि गंजरोधक:

① कंपन प्रतिरोध: मध्यम आणि मोठ्या आकाराच्या मॉडेल्सची बॉडी फ्रेम 16Mn मँगनीज स्टीलने वेल्डेड केली जाते (8-12 मिमी जाडी), आणि मुख्य घटक (जनरेटर/वॉटर पंप) कंपनासह लवचिक कपलिंगसह जोडलेले आहेत ≤8% चा प्रसारण दर, अभियांत्रिकी वाहतुकीच्या धक्क्यांशी जुळवून घेत.

② गंजरोधक: मशीन बॉडीच्या पृष्ठभागावर "ऍसिड वॉशिंग आणि फॉस्फेटिंग +" असे तिहेरी उपचार केले जातात गॅल्वनाइझिंग + पावडर कोटिंग" (मीठ स्प्रे प्रतिरोधक चाचणी ≥1000 तास), जे उच्च-आर्द्रतेसाठी योग्य आहे आणि जलसंधारण आणि किनारी प्रकल्पांचे उच्च-मीठ वातावरण.

3. अभियांत्रिकी तैनाती आणि ऑपरेशन

• पोर्टेबल उपयोजन

① लहान मॉडेल (20-100KW): यांत्रिक समर्थन पायांसह ट्रेलर-माउंट केलेले (एक-बटण विस्तार, समायोज्य समर्थन उंची), किमान वळण त्रिज्या ≤5 मीटर, ग्रामीण अभियांत्रिकी रस्त्यांसाठी योग्य.

② मोठे मॉडेल (500-1500KW): मॉड्यूलर डिझाइन (इंजिन/जनरेटर/इंधन टाकी ब्लॉकमध्ये विभागलेले), सिंगल मॉड्यूल वजन ≤5000kg, फोर्कलिफ्टसह बांधकाम साइटवर एकत्र केले जाऊ शकते, स्थापना कालावधी ≤4 तास.

• सोपे ऑपरेशन:

① कंट्रोलर "इंजिनियरिंग मोड" ने सुसज्ज आहे (एक सरलीकृत इंटरफेस जो फक्त मुख्य पॅरामीटर्स प्रदर्शित करतो जसे की व्होल्टेज, करंट आणि पाण्याचे तापमान), बांधकाम कर्मचाऱ्यांना एक तासानंतर ते ऑपरेट करू देते प्रशिक्षण

② मोठे मॉडेल "रिमोट कंट्रोल बॉक्स" (10-मीटर एक्स्टेंशन कॉर्ड) ने सुसज्ज आहेत, जे दूरस्थपणे सुरू केले जाऊ शकतात आणि साइटवरील आवाज/धूळ यांचा प्रभाव टाळून, अभियांत्रिकी ऑपरेशन रूममधून थांबवले.

4. बुद्धिमान अभियांत्रिकी देखरेख आणि संरक्षण

• लोड मॉनिटरिंग: कंट्रोलर रिअल टाइममध्ये लोड करंटचे निरीक्षण करतो. जेव्हा लोड रेट केलेल्या 120% पेक्षा जास्त असेल लोड (मध्यम आणि मोठ्या मॉडेलसाठी), ते इंजिन ओव्हरलोड नुकसान टाळण्यासाठी स्वयंचलितपणे लोड कमी करते. सपोर्ट करतो "प्रारंभिक वर्तमान मर्यादा" (सुरुवातीच्या थ्रेशोल्डच्या 2-3 पट सेट करणे), अभियांत्रिकी मोटर लोडसाठी योग्य.

• दोष संरक्षण:

① मूलभूत संरक्षण: सर्व मॉडेल प्रमाणितपणे "उच्च पाण्याचे तापमान (≥95℃ वर बंद), कमी तेलाने सुसज्ज आहेत दाब (≤0.2MPa वर शटडाउन), ओव्हरलोड (120% लोड अंतर्गत 30 सेकंदांसाठी बंद), अंडरव्होल्टेज/ओव्हरव्होल्टेज (±15% व्होल्टेजवर शटडाउन)".

② अभियांत्रिकी-विशिष्ट संरक्षण: मध्यम आणि मोठ्या आकाराच्या मॉडेल्ससाठी, नवीन वैशिष्ट्ये जसे की "धूळ फिल्टर क्लॉगिंग अलार्म (प्रेशर फरक ≥5kPa), कंपन ओव्हर-लिमिट अलार्म (प्रवेग ≥5g), आणि कमी इंधन पातळी अलार्म (≤10% क्षमता)" अभियांत्रिकी परिस्थितींमधील दोषांबद्दल लवकर चेतावणी देण्यासाठी जोडले गेले आहे.

• डेटा रेकॉर्डिंग: मोठ्या प्रमाणात मॉडेल "इंजिनियरिंग लॉग स्टोरेज" ला समर्थन देतात (स्टार्टची संख्या रेकॉर्ड करणे, लोड वक्र, आणि फॉल्ट कोड). वीज पुरवठ्याची विश्वासार्हता शोधण्यासाठी प्रकल्प स्वीकृती दरम्यान डेटा निर्यात केला जाऊ शकतो.

पॉवर सिलेक्शन (अभियांत्रिकी परिस्थितीसाठी अचूक जुळणी)

1.कोर निवड आधार

2. विशिष्ट परिस्थितींसाठी पॉवर शिफारस

वापर पद्धत (अभियांत्रिकीमध्ये ऑन-साइट ऑपरेशन)

1.प्री-स्टार्टअप तपासणी (अभियांत्रिकी परिस्थितीसाठी प्रमुख मुद्दे)

2. स्टार्टअप ऑपरेशन (अभियांत्रिकी आपत्कालीन प्राधान्य)

(1) लहान मॉडेल (20-100KW, मॅन्युअल स्टार्ट)

1. साइटवर तयारी: ट्रेलर सपाट जमिनीवर पार्क करा, आधार पाय (शरीराच्या पातळीसह) वाढवा आणि लोड लाईन्स कनेक्ट करा (कोणतेही शॉर्ट सर्किट नाही याची खात्री करून).

2. स्टार्टअप प्रक्रिया: इंधन वाल्व उघडा → कंट्रोलर "मॅन्युअल" मोड → "प्रीहीटिंग" बटण दाबा कमी-तापमान वातावरण (30-60 सेकंद) → "प्रारंभ" बटण दाबा → फिरण्याच्या गतीचे निरीक्षण करा (1500r/min±50r/min) आणि व्होल्टेज (380V±5%).

3. लोडिंग ऑपरेशन: पॅरामीटर्स 3 मिनिटांसाठी स्थिर झाल्यानंतर, हळूहळू लोड स्विच बंद करा (प्रथम जोडा प्रकाश/लहान भार, नंतर मोटर लोड वाढवा) एका वेळी जास्त लोडिंग टाळण्यासाठी.

(2) मोठे मॉडेल (500-1500KW, मॅन्युअल/रिमोट)

1. उच्च-व्होल्टेज तयारी: उच्च-व्होल्टेज स्विच कॅबिनेटचे "ग्राउंडिंग स्विच" उघडे असल्याची पुष्टी करा → "डिस्कनेक्टर" बंद आहे → वीज नाही याची पुष्टी करण्यासाठी व्होल्टेज चाचणी करा (उच्च व्होल्टेज व्होल्टेज टेस्टर).

2. स्टार्टअप प्रक्रिया: हायड्रोलिक स्टार्टअप → इंजिनचा वेग 1500r/मिनिट पर्यंत वाढतो→ तेलाचा दाब (≥0.3MPa) आणि पाणी तपासा तापमान → हाय-व्होल्टेज सर्किट ब्रेकर बंद करा → "20%→50%→80%→100%" च्या टप्प्यात लोड करा (5 मिनिटांच्या अंतराने प्रत्येक टप्प्याच्या दरम्यान, जड अभियांत्रिकी भारांसाठी योग्य).

3. रिमोट मॉनिटरिंग: खात्री करण्यासाठी विस्तारित नियंत्रण बॉक्स किंवा APP द्वारे लोड वर्तमान आणि कंपन मूल्ये तपासा ते मानकांपेक्षा जास्त नाहीत.

3. ऑपरेशन मॉनिटरिंग आणि शटडाउन (अभियांत्रिकी सुरक्षा प्रथम)

• रिअल-टाइम मॉनिटरिंग: दर 30 मिनिटांनी रेकॉर्ड करा: व्होल्टेज (380V±5%/6kV±5%), वर्तमान (≤ रेट केलेले वर्तमान), पाणी तापमान (≤95℃), तेलाचा दाब (≥0.2MPa), धूळ फिल्टर दाब फरक (≤5kPa); जेव्हा इंजिनियरिंगचा भार मोठ्या प्रमाणात चढ-उतार होतो, रेकॉर्डिंग मध्यांतर 15 मिनिटांपर्यंत कमी करा.

• अपवाद हाताळणी:

① डस्ट फिल्टर स्क्रीन ब्लॉकेज: डस्ट फिल्टर स्क्रीन साफ करण्यासाठी किंवा बदलण्यासाठी मशीन बंद करा (2-3 तुकडे बॅकअप म्हणून साइटवर तयार केले पाहिजे).

② ओव्हरलोड: अनावश्यक उपकरणे ताबडतोब अनलोड करा आणि लोड लाइन तपासा (शॉर्ट सर्किटसाठी);

③ जास्त कंपन: मशीन थांबवा आणि आधार पाय समायोजित करा (मशीन बॉडी लेव्हल असल्याची खात्री करा), आणि तपासा कपलिंग सैल आहे.

• शटडाउन प्रक्रिया:

① अनलोडिंग: सर्व लोड स्विचेस डिस्कनेक्ट करा आणि नो-लोडवर कमी करा.

② कूलिंग: इंजिन 5 ते 10 मिनिटे निष्क्रिय चालवा (इंजिन/टर्बोचार्जर थंड करण्यासाठी);

③ शटडाउन: "थांबा" बटण दाबा → इंधन वाल्व बंद करा (दीर्घकालीन शटडाउनसाठी) → उच्च-व्होल्टेज मॉडेलसाठी, बंद करा डिस्चार्ज करण्यासाठी "ग्राउंड स्विच".

④ प्रकल्प पूर्ण करणे: डस्ट फिल्टर स्क्रीन साफ करा, कोणत्याही अडथळ्यांसाठी मशीन बॉडी तपासा (प्रोजेक्ट साइट प्रवण आहे टक्कर करण्यासाठी), आणि ऑपरेशन लॉग रेकॉर्ड करा.

सुरक्षा आणि संरक्षण (अभियांत्रिकी साइट तपशील)

1. प्रतिष्ठापन सुरक्षितता (अभियांत्रिकी साइट्ससाठी विशेष)

साइट निवड आणि व्यवस्था:

① बांधकाम क्षेत्राच्या वरच्या दिशेने स्थापित करा (युनिटच्या दिशेने धूळ उडू नये म्हणून), दूर खुल्या ज्वाला (≥15 मीटर) आणि ज्वलनशील आणि स्फोटक पदार्थ (≥20 मीटर) पासून. उच्च दाबांमधील अंतर मॉडेल आणि बांधकाम कर्मचाऱ्यांचे क्रियाकलाप क्षेत्र ≥3 मीटर आणि सुरक्षा कुंपण (उंची ≥1.2 मीटर) असावे. स्थापित केले पाहिजे.

② ग्राउंड लोड-बेअरिंग क्षमता युनिटच्या वजनाच्या 1.5 पट पेक्षा कमी नसावी (उदाहरणार्थ, एक 6000kg युनिट, ते 9000kg/㎡ पेक्षा कमी नसावे). प्रकल्पाच्या तात्पुरत्या जागेवर खडी टाकून पक्की करावी दगड आणि स्टील प्लेट्स (कमी होऊ नये म्हणून), आणि स्टील प्लेट्स आधार पायांच्या खाली ठेवल्या पाहिजेत (सह क्षेत्रफळ ०.५㎡/ लेग पेक्षा कमी नाही).

③ हाय-व्होल्टेज केबल घालणे: गॅल्वनाइज्ड स्टील पाईप्समधून चालवा (भिंतीची जाडी ≥5 मिमी), ≥0.7 च्या खोलीवर पुरलेली मीटर (अभियांत्रिकी वाहने चिरडले जाऊ नयेत म्हणून), आणि केबल खुणा स्पष्ट असाव्यात (यापासून वेगळे करण्यासाठी इतर अभियांत्रिकी ओळी).

• विद्युत सुरक्षा:

① ग्राउंडिंग सिस्टम: लो-व्होल्टेज मॉडेल्सचा ग्राउंडिंग रेझिस्टन्स ≤4Ω आहे आणि हाय-व्होल्टेज मॉडेलचा ≤10Ω आहे. ग्राउंडिंग इलेक्ट्रोड ∠50×50×5 (लांबी ≥2.5 मीटर) चे गॅल्वनाइज्ड अँगल स्टील वापरते, जे विश्वसनीयरित्या जोडलेले आहे प्रकल्पाचा ग्राउंडिंग ग्रिड.

② लोड वायरिंग: YCW हेवी-ड्युटी रबर-शीथ केबल्स (तेल-प्रतिरोधक/वेअर-प्रतिरोधक) तात्पुरत्यासाठी वापरल्या जातात अभियांत्रिकी सर्किट्स. टर्मिनल ब्लॉक्स तांब्याच्या लग्सने घट्ट दाबले पाहिजेत (मुळे सैल होऊ नये म्हणून कंपन). मोटर लोडसाठी, एक तटस्थ वायर जोडली पाहिजे (संरक्षणात्मक शून्य कनेक्शन).

③ हाय-व्होल्टेज ऑपरेशन: 6kV मॉडेल्ससाठी, हाय-व्होल्टेज इन्सुलेट टूल्स (इन्सुलेट ग्लोव्हज/बूट, व्होल्टेज डिटेक्टर, 10kV च्या व्होल्टेजसह) प्रदान करणे आवश्यक आहे. ऑपरेशन दरम्यान, दोन लोकांनी सहकार्य केले पाहिजे (एक व्यक्ती ऑपरेटिंग आणि एक व्यक्ती पर्यवेक्षण करत आहे), आणि "हाय-व्होल्टेज ऑपरेशन तिकीट" भरा.

• अग्नि संरक्षण आणि आपत्कालीन प्रतिसाद

① प्रतिष्ठापन क्षेत्र 2 8kg ABC ड्राय पावडर अग्निशामक उपकरणांनी सुसज्ज आहे (5 मीटरपेक्षा जास्त अंतरावर नाही युनिट) आणि 1 फायर सँडपिट (2 क्यूबिक मीटरपेक्षा कमी नसलेल्या व्हॉल्यूमसह). ज्वलनशील पदार्थ (जसे की डिझेल ड्रम आणि लाकूड) बांधकाम साइटवर युनिटभोवती ढीग ठेवण्यास मनाई आहे.

② पोस्ट चेतावणी चिन्हे जसे की "अभियांत्रिकी बॅकअप पॉवर सप्लाय, नॉन-ऑपरेटिंग कर्मचारी जवळ येण्यास मनाई आहे" आणि "हाय व्होल्टेज डेंजर", आणि रात्री चेतावणी दिवे (लाल चमकणारे) लटकवा.

③ प्रकल्पातील पॉवर आउटेजसाठी आपत्कालीन योजना विकसित करा (जसे की युनिट अपयशी झाल्यास बॅकअप पॉवर स्विच करणे), आणि प्रत्येक तिमाहीत कवायती आयोजित करण्यासाठी बांधकाम कर्मचाऱ्यांना संघटित करा.

2. ऑपरेशनल सेफ्टी (अभियांत्रिकी कर्मचारी तपशील)

• कार्मिक आवश्यकता:

①ऑपरेटरकडे "लो व्होल्टेज इलेक्ट्रिशियन सर्टिफिकेट" (लहान मॉडेल्ससाठी) किंवा "हाय व्होल्टेज इलेक्ट्रिशियन असणे आवश्यक आहे. प्रमाणपत्र" (मोठ्या उच्च व्होल्टेज मॉडेलसाठी), आणि विशेष प्रशिक्षण उत्तीर्ण करा (उपकरणांच्या ऑपरेशनसह आणि फॉल्ट डिटेक्शन) मूल्यांकन केचेंग इंजिनीअरिंगद्वारे केले जाते.

② बांधकामाच्या ठिकाणी काम करताना, सुरक्षा हेल्मेट, अँटी-स्लिप शूज आणि कामाचे कपडे घाला. उच्च-व्होल्टेजसाठी ऑपरेशन्स, शिवाय इन्सुलेट ग्लोव्हज/बूट घाला. अल्कोहोल किंवा मद्यपान केल्यानंतर ऑपरेट करण्यास सक्त मनाई आहे जेव्हा थकवा येतो.

③ युनिट चालू असताना, फिरणाऱ्या भागांकडे जाऊ नका (पंखे, कपलिंग) आणि डस्ट फिल्टर उघडू नका स्क्रीन/बॉडी पॅनेल (धूळ इनहेलेशन आणि उच्च-तापमान जळणे टाळण्यासाठी).

ऑपरेटिंग विरोधाभास:

① जेव्हा युनिट स्थिर नसते तेव्हा लोड करू नका (जसे की स्टार्टअपनंतर लगेच पूर्ण लोडशी कनेक्ट करणे). लोड हळूहळू (20%→50%→100%).

② अभियांत्रिकी वाहने (जसे की उत्खनन करणारे आणि लोडर) युनिटशी टक्कर करण्यास सक्त मनाई आहे. युनिट हलवताना, मशीन प्रथम थांबविले पाहिजे आणि समर्थन पाय मागे घेतले पाहिजे.

③ गडगडाटी वादळाच्या वेळी हाय-व्होल्टेज मॉडेल ऑपरेट करण्यास सक्त मनाई आहे. वीज पुरवठा असणे आवश्यक आहे विजांचा झटका टाळण्यासाठी डिस्चार्जसाठी डिस्कनेक्ट आणि ग्राउंड केलेले.

④ जेव्हा धूळ फिल्टर अडकलेला असेल तेव्हा ते चालू ठेवू नका (कारण यामुळे इंजिन जास्त तापू शकते आणि खेचू शकते. सिलेंडर). ते वेळेत स्वच्छ केले पाहिजे.

• आपत्कालीन प्रतिसाद:

① इंजिनला आग: मशीन ताबडतोब थांबवा → इंधन वाल्व बंद करा → आग विझवण्यासाठी ड्राय पावडर अग्निशामक वापरा आग (इंधनाची आग विझवण्यासाठी पाण्याचा वापर करू नका) → आजूबाजूच्या लोकांना बाहेर काढा.

② उच्च-व्होल्टेज गळती: उच्च-स्तरीय वीज पुरवठा खंडित करा → इन्सुलेट उपकरणे घाला → दोष वेगळे करा इन्सुलेट रॉडसह पॉइंट → केबल/टर्मिनल ब्लॉक तपासा (तो खराब झाला आहे किंवा जमिनीवर आहे का);

③ प्रकल्पासाठी पॉवर आउटेज: युनिट सुरू करण्यात अयशस्वी झाल्यास, ताबडतोब बॅकअप वीज पुरवठ्यावर स्विच करा प्रकल्प (जसे की दुसरे युनिट), आणि दोष (बॅटरी, इंधन, प्रारंभ प्रणाली) तपासा. बांधकाम

3. सुरक्षितता राखणे (अभियांत्रिकी प्रकल्पांची ऑन-साइट देखभाल)

• देखभाल करण्यापूर्वीची तयारी:

① युनिटचा वीज पुरवठा खंडित करा (कमी व्होल्टेजसाठी मुख्य स्विच आणि सर्किट ब्रेकर डिस्कनेक्ट करा आणि उच्च व्होल्टेजसाठी ग्राउंड), इंधन वाल्व बंद करा, "देखभाल सुरू आहे, सुरू करू नका" चेतावणी चिन्ह लटकवा आणि सूचित करा संबंधित भार निलंबित करण्यासाठी बांधकाम साइट.

② युनिटच्या आजूबाजूचा ढिगारा साफ करा (अभियांत्रिकी धूळ, चुरगळलेले दगड), तात्पुरते संरक्षक शेड तयार करा (असल्यास पावसाचे), आणि देखभाल साधने तयार करा (रेंच, धूळ फिल्टर, इंजिन तेल, सुटे भाग);

③ मोठ्या मॉडेल्सची देखभाल करण्यापूर्वी, कूलिंग सिस्टमचा दाब सोडला पाहिजे (व्हेंट व्हॉल्व्ह उघडून) गरम पाण्याची फवारणी आणि लोकांना इजा होण्यापासून रोखण्यासाठी.

• देखभाल ऑपरेशन्स:

① दैनंदिन देखभाल: धूळ फिल्टर स्क्रीन दररोज स्वच्छ करा (आतून बाहेरून 0.2MPa वर संकुचित हवा उडवा), तपासा इंजिन तेल/इंधन पातळी, आणि टर्मिनल ब्लॉक्स घट्ट करा (जे अभियांत्रिकीमुळे सैल होण्याची शक्यता असते. कंपन).

② नियमित देखभाल: इंजिन तेल/तेल फिल्टर (अभियांत्रिकी-विशिष्ट 15W-40 इंजिन तेल वापरून) प्रत्येक 500 नंतर बदला तास, दर 1000 तासांनी एअर फिल्टर/इंधन फिल्टर बदला आणि इंजिन व्हॉल्व्ह क्लिअरन्स आणि जनरेटर तपासा दर 2000 तासांनी बीयरिंग.

③ अभियांत्रिकीसाठी विशेष देखभाल: पावसानंतर, इंजिन बॉडी सील तपासा (कोणत्याही पाण्याच्या गळतीसाठी). वाढवा धुळीच्या हवामानात धूळ फिल्टर स्क्रीन साफ करण्याची वारंवारता. इंजिन बराच वेळ बंद ठेवायचे असेल तर वेळ (≥1 महिना), इंधन/कूलंट काढून टाका आणि अँटी-रस्ट ऑइल (इंजिन ब्लॉकला) लावा.

• देखरेखीनंतरची चाचणी:

देखभाल पूर्ण झाल्यानंतर, युनिट सुरू करणे आवश्यक आहे (३० मिनिटांसाठी नो-लोड चालवा), तपासा पॅरामीटर्स (व्होल्टेज, वर्तमान, पाण्याचे तापमान, तेलाचा दाब) सामान्य आहेत, लोड स्विचिंग कार्य तपासा (जसे की ATS स्विचिंग), आणि लोड कनेक्ट करण्यापूर्वी प्रकल्पासाठी विश्वसनीय वीज पुरवठा सुनिश्चित करा.

देखभाल आणि सेवा नियतकालिक सारणी (अभियांत्रिकी बॅकअपसाठी विशेष)
