500kW जनरेटर संच

केचेंगने सेट केलेले 500kW चे जनरेटर चीनमध्ये बनवले आहे. युनिटचा गाभा चोंगकिंग कमिन्स इंजिन आणि लिलीचा अवलंब करतो सेमीर ब्रशलेस जनरेटर, सेल्फ-स्टार्टिंग कंट्रोल सिस्टमसह एकत्रित, उच्च विश्वासार्हता आणि वेगवान प्रतिसाद मुख्य वीज पुरवठा खंडित झाल्यानंतर 15 सेकंदात वीजपुरवठा आपोआप सुरू होतो, आणि स्टँडबाय पॉवर 500kW पर्यंत आहे. हे उत्पादन इंटिग्रेटेड कंटेनरायझेशन डिझाइन, कॉम्पॅक्ट स्ट्रक्चर, सोपे आहे. हलवा आणि स्थापित करा आणि संबंधित राष्ट्रीय आणि आंतरराष्ट्रीय मानकांची पूर्तता करा. या दरम्यान इंधनाचा वापर कमी आहे ऑपरेशन आणि स्थिर कार्यप्रदर्शन, ते विशेषतः उच्च आवश्यकता असलेल्या ठिकाणांसाठी योग्य बनवते वीज पुरवठा सातत्य, जसे की रुग्णालये, डेटा केंद्रे, औद्योगिक उद्याने आणि प्रमुख कार्यक्रम समर्थन.

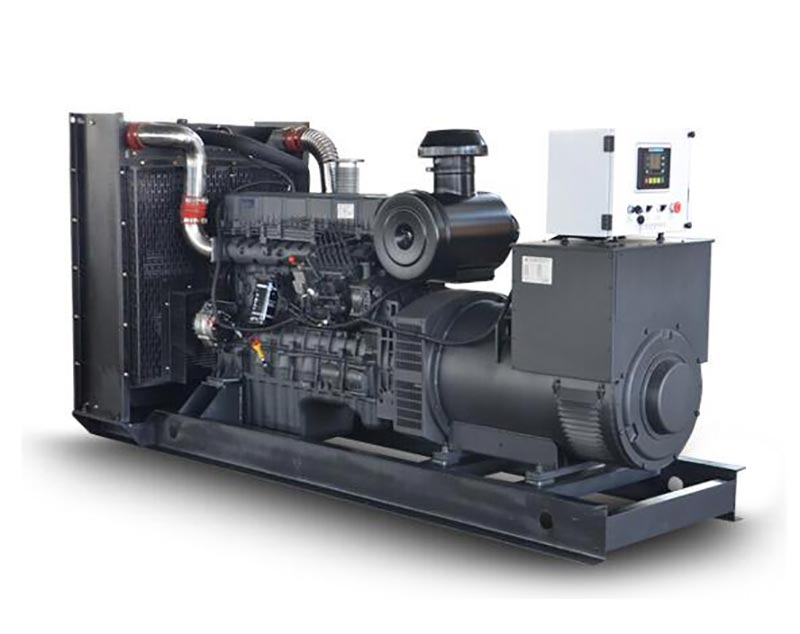

केचेंग 500kW जनरेटर सेटचे स्वरूप रेखाचित्र

मुख्य फायदा

कमिन्स इंजिन कामगिरीचे विश्लेषण

युनिटचा पॉवर कोर म्हणून, Chongqing Cummins KTA19-G8 इंजिन 6-सिलेंडर इन-लाइन लेआउट, सिलेंडर व्यासाचा अवलंब करते × स्ट्रोक 159mm×159mm, विस्थापन 18.9L, आणि टर्बोचार्जिंग इंटरकूलिंगद्वारे 575kW राखीव पॉवर आउटपुट प्राप्त करते तंत्रज्ञान त्याची पीटी थेट इंधन इंजेक्शन प्रणाली, इलेक्ट्रॉनिक गव्हर्नरच्या संयोगाने, इंधन कमी करते 206g/kw·h (75% लोड) इतका कमी वापर, जो समान मॉडेलच्या तुलनेत 8% कमी आहे. ची रचना उच्च-शक्ती मिश्र धातु कास्ट लोह सिलिंडर ब्लॉक आणि अविभाज्य बनावट स्टील क्रँकशाफ्ट हे सुनिश्चित करते की मुख्य दुरुस्ती अंतराल 20,000 तासांपेक्षा जास्त आहे आणि -20℃ ते 40℃ पर्यंत विस्तृत तापमान श्रेणीसाठी योग्य आहे.

लेरॉय सोमर जनरेटरची तांत्रिक वैशिष्ट्ये

लिलेसेमा ब्रशलेस जनरेटर (संरक्षण वर्ग IP23, इन्सुलेशन वर्ग H) AVR स्वयंचलित व्होल्टेज नियमन स्वीकारतो प्रणाली, स्थिर स्थिती व्होल्टेज समायोजन दर ≤±1%, क्षणिक व्होल्टेज पुनर्प्राप्ती वेळ < 3 सेकंद, सुरक्षित सुनिश्चित करण्यासाठी वैद्यकीय उपकरणे आणि अचूक उपकरणे यासारख्या संवेदनशील भारांचे ऑपरेशन. जनरेटर सुसज्ज आहे ए पीएमजी कायम चुंबक उत्तेजना प्रणाली, जी पॉवर ग्रिडमध्ये चढ-उतार होत असतानाही स्थिर आउटपुट राखते. द टेलिफोन हार्मोनिक गुणांक THF 2% पेक्षा कमी आहे, वीज गुणवत्तेसाठी कठोर आवश्यकता पूर्ण करते कम्युनिकेशन बेस स्टेशन इ.

बुद्धिमान सेल्फ-स्टार्टिंग सिस्टम

500kW चा डिझेल जनरेटर संच LCD चायनीज लिक्विड क्रिस्टल अंकीय नियंत्रण प्रणालीसह सुसज्ज आहे, ATS ला सपोर्ट करतो ड्युअल पॉवर सप्लाय स्विचिंग, आणि फीचर्स मेन अंडरव्होल्टेज डिटेक्शन (प्रतिसाद वेळ <0.5 सेकंद), तीन वेळा स्टार्ट-अप पुन्हा प्रयत्न तर्कशास्त्र आणि दोषांचे स्व-निदान. वॉटर जॅकेटसह 24V DC प्रारंभ प्रणाली हीटर, -15℃ च्या वातावरणात 99% चा प्रारंभिक यश दर प्राप्त करतो. रिमोट मॉनिटरिंग मॉड्यूल 16 अपलोड करू शकतो ऑपरेटिंग पॅरामीटर्स जसे की व्होल्टेज, फ्रिक्वेन्सी आणि रिअल टाइममध्ये तेलाचा दाब आणि दरम्यान डेटा ऍक्सेसचे समर्थन करते मोबाइल ॲप आणि पीसी.

तांत्रिक मापदंड

जनरेटर वैशिष्ट्ये

स्ट्रक्चरल डिझाइन हायलाइट्स

• मॉड्यूलर लेआउट: इंजिन, जनरेटर आणि नियंत्रण प्रणाली लवचिकपणे शॉक-शोषक पॅडद्वारे जोडलेले आहेत कंपन ट्रांसमिशन कमी करा (मोठेपणा ≤0.3 मिमी) आणि उपकरणांचे सेवा आयुष्य वाढवा.

- कमी आवाज ऑप्टिमायझेशन: डबल-लेयर ध्वनी इन्सुलेशन कव्हर वापरून (ध्वनी शोषून घेणारा कापसाचा आतील थर + स्टील प्लेटचा बाह्य थर), प्रतिबाधा संमिश्र मफलरसह एकत्रित केल्याने, आवाज 75dB (a) पर्यंत कमी केला जाऊ शकतो ध्वनीरोधक बॉक्स मॉड्यूल पर्याय म्हणून आवश्यक आहे).

- देखभालीची सोय: इंजिनचे ऑइल फिल्टर, फ्युएल फिल्टर आणि इतर असुरक्षित भाग मध्यवर्ती पद्धतीने व्यवस्था केलेले आहेत. दैनंदिन देखरेखीसाठी परिधीय घटकांचे पृथक्करण करण्याची आवश्यकता नसते, 50% देखभाल वेळेची बचत होते.

पर्यावरणीय अनुकूलता

युनिटने GB/T 2423.16 मोल्ड चाचणी (ग्रेड ≤2) आणि भूकंप शक्ती चाचणी (क्षैतिज प्रवेग 0.2g) उत्तीर्ण केली आहे. आणि ≤1000m ची उंची आणि ≤90% सापेक्ष आर्द्रता असलेल्या वातावरणात दीर्घकाळ काम करू शकते (नाही संक्षेपण). इंधन प्रणाली 0# डिझेल (उन्हाळा) आणि -10# डिझेल (हिवाळा) शी सुसंगत आहे, आणि सुसज्ज आहे उच्च सल्फर इंधन असलेल्या भागात विश्वासार्हता सुनिश्चित करण्यासाठी तेल-पाणी विभाजक (10μm च्या फिल्टरेशन अचूकतेसह) सामग्री

वापरण्याची पद्धत

सुरू करण्यापूर्वी प्रक्रिया तपासत आहे

• इंधन प्रणाली: इंधन टाकीमध्ये इंधन पातळी ≥30% आहे का ते तपासा, इंधन वाल्व उघडा आणि सर्व हवा बाहेर काढा. पाइपलाइन (प्रतिरोध वाढेपर्यंत इंधन पंप हाताने दाबा). - इलेक्ट्रिकल सिस्टम: बॅटरी व्होल्टेज ≥24V, नियंत्रण पॅनेल "स्टँडबाय" स्थिती प्रदर्शित करते आणि आपत्कालीन स्टॉप बटण रीसेट केले जाते. - यांत्रिक तपासणी: द तेलाची पातळी डिपस्टिकवरील H/L चिन्हाच्या दरम्यान असावी, शीतलक पातळी विस्ताराच्या दोन-तृतीयांशपर्यंत पोहोचली पाहिजे टाकी, आणि फॅन बेल्टचा ताण असा असावा की प्रेस विक्षेपण 10-15 मिमी असेल.

स्टार्टअप ऑपरेशन चरण

• ऑटोमॅटिक मोड: कंट्रोल पॅनल नॉब "ऑटोमॅटिक" वर वळवा आणि सिस्टम मेन पॉवर मॉनिटरिंगमध्ये प्रवेश करेल राज्य जेव्हा मेन पॉवरमध्ये व्यत्यय येतो तेव्हा ते आपोआप सुरू होईल (यशस्वी झाल्यानंतर ATS स्विचिंग वेळ स्टार्टअप 10 सेकंदांपेक्षा कमी आहे).

- मॅन्युअल मोड: 3 सेकंदांसाठी "प्रारंभ" बटण दाबा आणि धरून ठेवा. एकदा गती 1500rpm आणि व्होल्टेज पर्यंत वाढते स्थिर होते, आउटपुट सर्किट ब्रेकर बंद करा (50±0.5Hz दर्शविणाऱ्या वारंवारता मीटरकडे लक्ष द्या).

- लोडिंग आवश्यकता: सुरू केल्यानंतर, 3 मिनिटे निष्क्रिय (तेल दाब ≥0.3MPa), हळूहळू लोड वाढवा 50%, आणि 10 मिनिटे चालल्यानंतर, ते पूर्ण लोडमध्ये वाढवता येते.

शटडाउन ऑपरेशन तपशील

• सामान्य शटडाउन: प्रथम, भार काढून टाका, इंजिनला 5 मिनिटे निष्क्रिय राहू द्या (टर्बोचार्जरला टाळण्यासाठी ओव्हरहाटिंग), "थांबा" बटण दाबा आणि नंतर वेग 0 वर गेल्यानंतर इंधन वाल्व बंद करा.

- आपत्कालीन थांबा: जेव्हा तेलाचा दाब 0.2MPa पेक्षा कमी असतो, तेव्हा पाण्याचे तापमान 105℃ पेक्षा जास्त किंवा असामान्य असते आवाज येतो, ताबडतोब लाल आणीबाणी स्टॉप बटण दाबा. घटनेनंतर, दोष आधी तपासणे आवश्यक आहे रीस्टार्ट करत आहे.

- दीर्घकालीन शटडाउन: आठवड्यातून एकदा सुरू करा (३० मिनिटे चालवा), बॅटरी इलेक्ट्रोलाइट मासिक बदला (जर सभोवतालची आर्द्रता 75% पेक्षा जास्त आहे), आणि इंधन टाकीमध्ये संरक्षक घाला.

सावधगिरी

पर्यावरणीय आवश्यकता

• इंस्टॉलेशन साइट: युनिट आणि भिंत यांच्यातील अंतर 1.5 मी पेक्षा कमी नसावे आणि हवेचे क्षेत्रफळ असावे थंड हवेचे अभिसरण सुनिश्चित करण्यासाठी इनलेट 2.5㎡ पेक्षा कमी नसावे (प्रत्येक kW साठी 3m³/मिनिट हवेचे प्रमाण आवश्यक आहे शक्तीचे).

- उत्सर्जन आवश्यकता: एक्झॉस्ट पाईप रेन कॅपने सुसज्ज असणे आवश्यक आहे. क्षैतिज विभागाचा उतार 3° पेक्षा कमी नसावे. आउटलेटला एअर इनलेट (5 मीटरपेक्षा जास्त अंतर) पासून दूर ठेवले पाहिजे एक्झॉस्ट गॅसचा बॅकफ्लो रोखणे.

- अग्निसुरक्षा नियम: संगणक कक्ष 2 8kg ड्राय पावडर अग्निशामक उपकरणांनी सुसज्ज आहे. अंतर तेल टाकी आणि युनिट दरम्यान 1m पेक्षा जास्त असावे. तेल गळती टाळण्यासाठी जमिनीवर प्रक्रिया केली पाहिजे (ते आहे इपॉक्सी राळ कोटिंग वापरण्याची शिफारस केली जाते).

देखभाल चक्र

सुरक्षितता चेतावणी

ऑपरेशन दरम्यान रेलिंग उघडण्यास सक्त मनाई आहे. जनरेटर एंड कव्हर पृष्ठभाग तापमान करू शकता 120 ℃ पर्यंत पोहोचते, ज्यामुळे बर्न्स होण्याची शक्यता असते. देखभाल करण्यापूर्वी, मुख्य सर्किट ब्रेकर डिस्कनेक्ट करणे आवश्यक आहे आणि "करा बंद नाही" चिन्ह टांगले. कॅपेसिटर डिस्चार्ज वेळ 5 मिनिटांपेक्षा कमी नसावा. वादळाच्या हंगामात, द ग्राउंडिंग रेझिस्टन्स ≤4Ω असण्याची चाचणी केली पाहिजे आणि लाइटनिंग अरेस्टरचे ऑपरेटिंग व्होल्टेज येथे सेट केले पाहिजे 420V (लाइन व्होल्टेज).

अर्ज प्रकरण

केचेंगचा 500kW जनरेटर संच क्विंगदाओ पोर्टच्या स्वयंचलित टर्मिनल सारख्या महत्त्वाच्या प्रकल्पांना सेवा देत आहे. 2023 मध्ये वापरात आणले जाईल) आणि किलू हॉस्पिटलची आपत्कालीन वीज पुरवठा प्रणाली (2024 मध्ये स्थापित केली जाईल). दरम्यान 2024 मध्ये वेफांगमध्ये उन्हाळी वीज रेशनिंग कालावधी, एका विशिष्ट रासायनिक उपक्रमाने हे सुनिश्चित करण्यासाठी हे युनिट स्वीकारले मुख्य उत्पादन ओळींचे सतत ऑपरेशन. याने सरासरी सरासरी वेळेसह एकूण 1,260 तास वीज पुरवली 480 तासांच्या अपयशांदरम्यान. त्याच पॉवर ब्रँडच्या तुलनेत इंधनाचा वापर 1.2 टनांनी कमी झाला.
